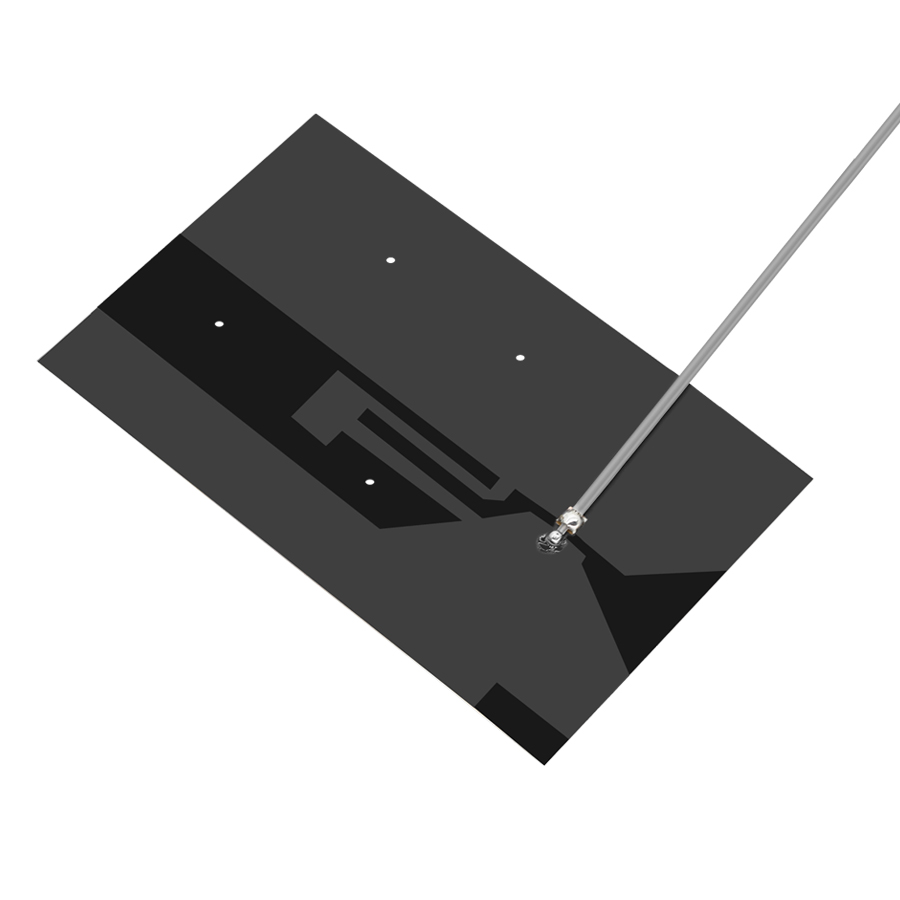

- 78*49.5MM 4G LTE 内置FPC柔性17c一起草
1. 4G LTE FPC柔性17c一起草
2. 高达60-70%传输效率，收发信号更强
3. 可基于主机内部空间匹配调试频率及尺寸

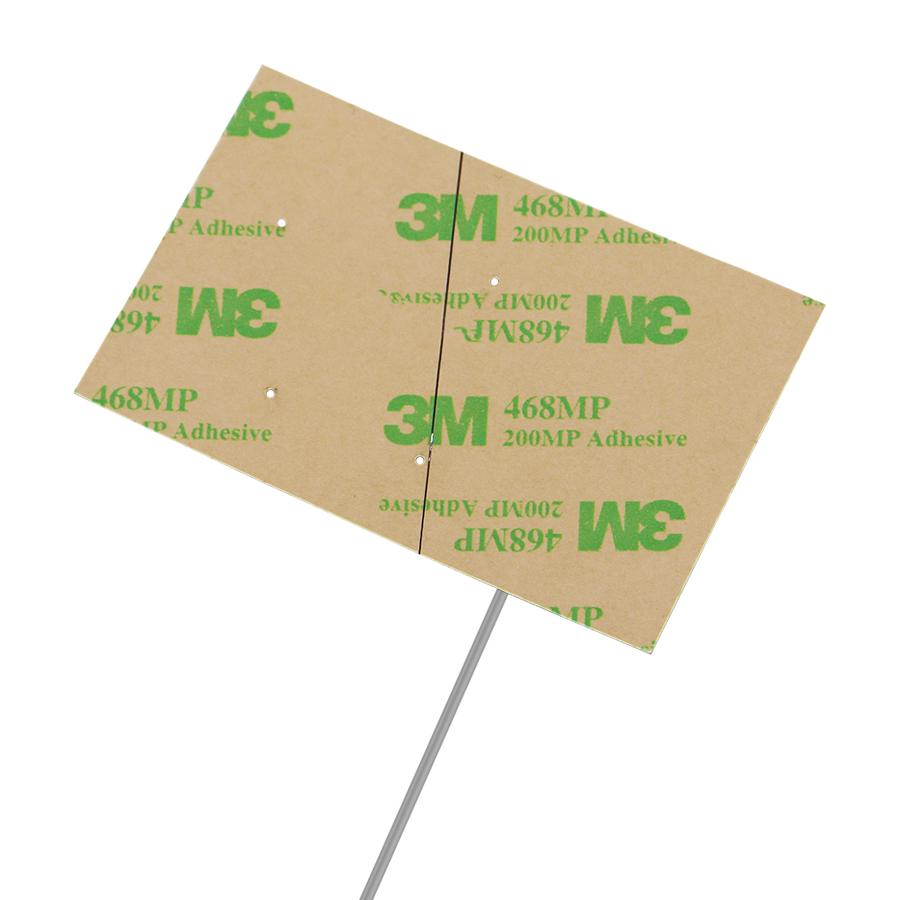

4. 原厂背胶粘着力强，抗起翘耐高温
2. 高达60-70%传输效率，收发信号更强
3. 可基于主机内部空间匹配调试频率及尺寸
4. 原厂背胶粘着力强，抗起翘耐高温
内置4G LTE FPC17c一起草 性能参数
|
项目 Item |
规格 Specifications |
|
|
17c一起草 性能 Antenna |
频率范围 Frequency range |
824-960/1710-1880MHz |
|
增益 Gain |
3dBi |
|
|
驻波比 V.S.W.R |
≤3.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
极化方式 Polarization |
垂直极化 |
|
|
功率 Power |
10W |
|
|
机械性能 Mechanical |
内部结构 Inner structure |
FPC |
|
外部结构 External structure |
无 |
|
|
17c一起草 尺寸 Antenna size |
78*49.5*0.23MM |
|
|
线材类型 Cable type |
RF1.37或可选择其他 |
|
|
接头类型 Connector type |
IPEX或可选择其他 |
|
|
安装方式 Mounting method |
粘贴安装 |
|
|
环境性能 Environmental |
工作温度 Operating temperature |
-40℃~+80℃ |
|
贮存温度 Storage temperature |
-40℃~+85℃ |
|
|
环保标准 Environmentally friendly |
符合ROHS |
|

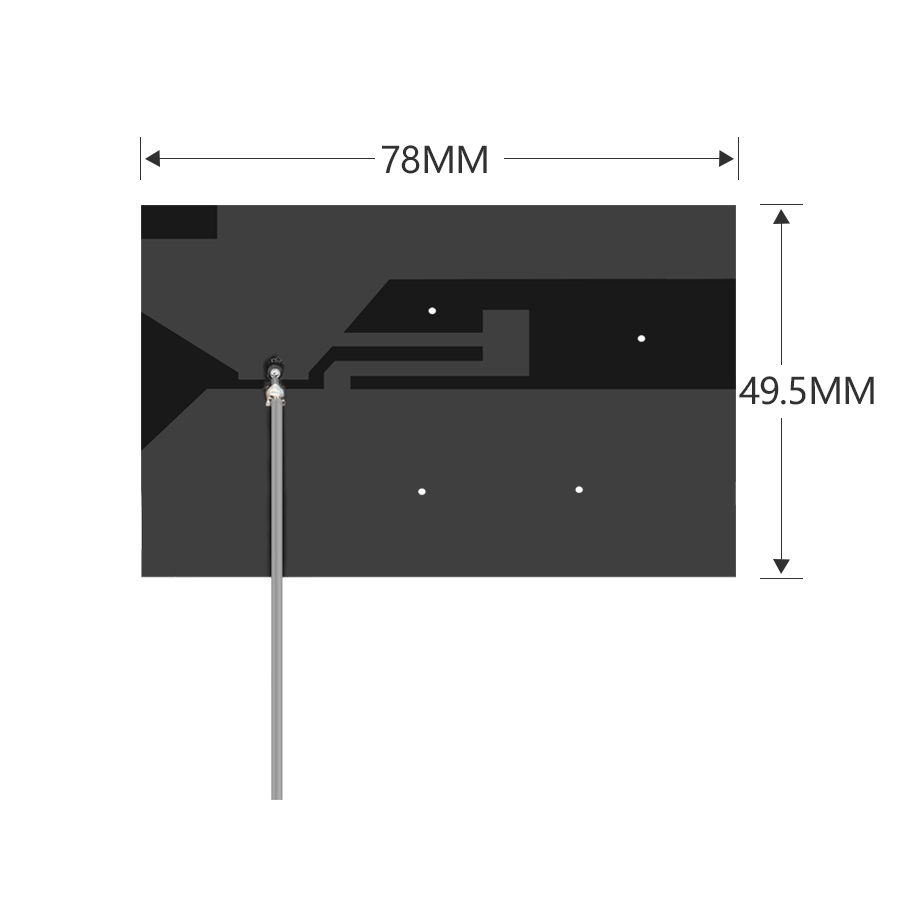

内置4G LTE FPC17c一起草 尺寸图
内置4G LTE FPC17c一起草 3D测试图
