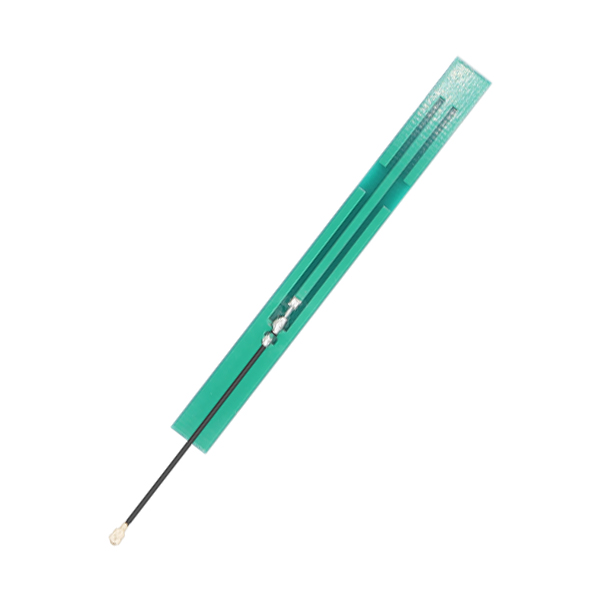

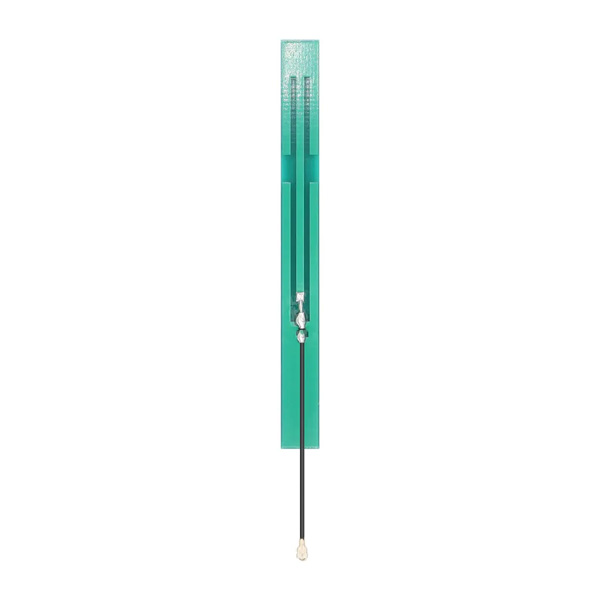

- 73*7MM 1.4-1.8G 内置PCB 无人机图传17c一起草
1. 1.4-1.8G PCB内置17c一起草
2. 高达60-80%传输效率，收发信号更强
3. 可基于主机内部空间匹配调试频率及尺寸

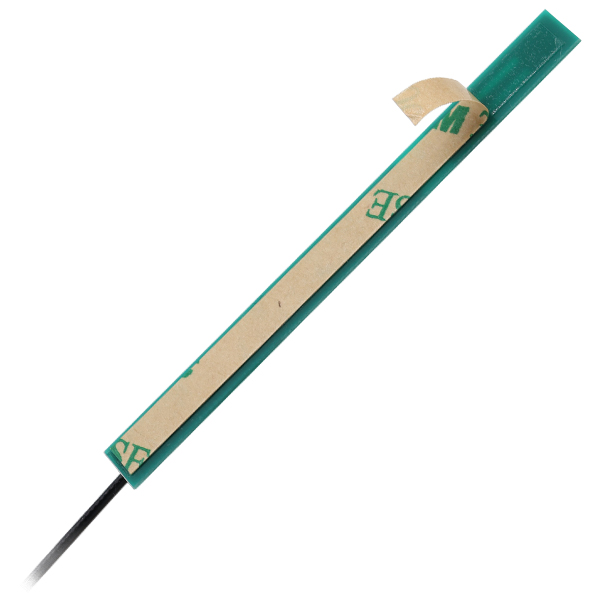

4. 原厂背胶粘着力强，抗起翘耐高温
2. 高达60-80%传输效率，收发信号更强
3. 可基于主机内部空间匹配调试频率及尺寸
4. 原厂背胶粘着力强，抗起翘耐高温
1.4-1.8G 内置PCB17c一起草 性能参数
|
项目 Item |
规格 Specifications |
|
|
17c一起草 性能 Antenna |
频率范围 Frequency range |
1.4-1.8G |
|
增益 Gain |
3.5dBi |
|
|
驻波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
极化方式 Polarization |
垂直极化 |
|
|
功率 Power |
10W |
|
|
机械性能 Mechanical |
内部结构 Inner structure |
PCB |
|
外部结构 External structure |
无 |
|
|
17c一起草 尺寸 Antenna size |
73.5*6.9MM |
|
|
线材类型 Cable type |
RF1.13或可选择其他 |
|
|
接头类型 Connector type |
IPEX或可选择其他 |
|
|
安装方式 Mounting method |
粘贴安装 |
|
|
环境性能 Environmental |
工作温度 Operating temperature |
-40℃~+80℃ |
|
贮存温度 Storage temperature |
-40℃~+85℃ |
|
|
环保标准 Environmentally friendly |
符合ROHS |
|
内置PCB17c一起草

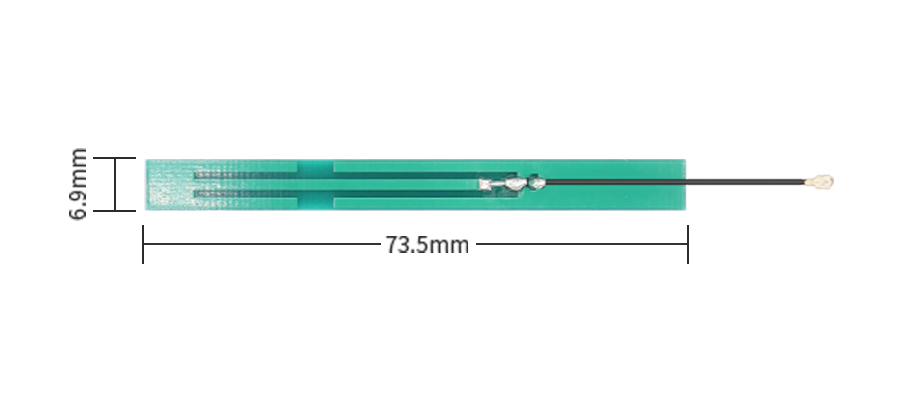

尺寸图
内置PCB17c一起草
3D测试图
